kích thước hố thang máy gia đình 350kg

Thang máy tải trọng 350kg tương đương khoảng 5 người đi một lượt là mức tải trọng phù hợp và phổ biến nhất ở phân khúc thang máy dùng cho gia đình. Thang máy gia đình 350kg có nhiều các bố trí, kích thước hố thang cũng như phương án dựng hố thang khác nhau. Trong bài viết này chúng tôi sẽ liệt kê các phương án thiết của loại thang này.

Lưu ý: Toàn bộ thông số kích thước chúng tôi đưa ra đều là kích thước thông thuỷ (lọt lòng), có nghĩa là không bao gồm tường bao.

Kích thước hố thang máy tiêu chuẩn tải trọng 350kg

Hố thang: 1500mm x 1500mm
Cabin: 1100mm x 1000mm x 2300mm
Cửa thang: 700mm x 2100mm (cửa hai cánh mở về một phía)
Kiểu bố trí đối trọng: Đối trọng sau (đối diện cửa)

Bản vẽ mặt cắt ngang hố thang 350kg

Phương án xây tường 220mm, cột bê tông bốn góc 220mmx220mm

bản vẽ kích thước hố thang 350kg

Phương án thiết kế hố thang tiết kiệm diện tích, tường xây 110mm, cột bốn góc là cột hình chữ nhật 110mmx300mm

thiết kế thang máy gia đình 350kg tiết kiệm diện tích

Phương án dựng hố thang bằng khung thép hoặc khung nhôm. So với hai cách ở phía trên thì giải pháp này là tối ưu diện tích nhất, ngoài ra còn ưu điểm là thi công nhanh, phù hợp cho nhà cải tạo, nhà diện tích nhỏ, lắp thang máy ở giữa thang bộ và thang máy kính.

hố thang máy gia đình 350kg bằng thép

Thiết kế kích thước thang máy 350kg đối trọng hông

Thang máy thiết kế đối trọng hông áp dụng cho những công trình không gian bị giới hạn chiều sâu (chiều tử trước ra sau) nhưng lại thoải mái về chiều ngang (chiều cửa). Với "bài toán" đó thì chọn kiểu bố trí này sẽ tối ưu được kích thước của cabin.

Kích thước thang máy gia đình tải trọng 350kg, đối trọng hông:

Hố thang: 1700mm x 1350mm
Cabin: 1100mm x 1000mm x 2300mm
Cửa thang: 750mm x 2100mm

Có thể thấy, kiểu thiết kế này có thể làm cửa rộng hơn là 750mm (thậm chí 800mm) so với kiểu bố trí tiêu chuẩn đối trọng sau là 700mm.

Bản vẽ hố thang 350kg đối trọng hông:

Phương án 1: Tường 220mm

kich thuoc thang may 350kg doi trong hong

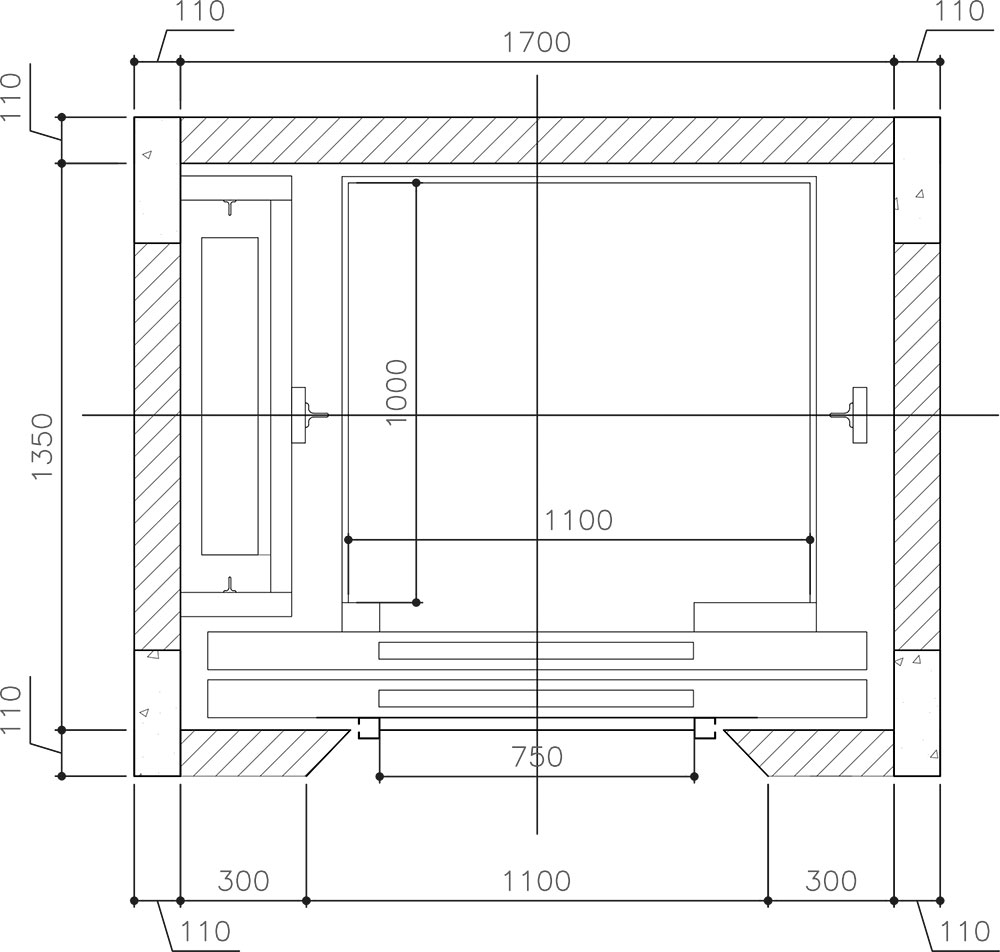

Phương án 2: Xây tường dày 110mm

kich thuoc thang may 350kg doi trong hong tuong 110

Phương án 3: Dựng hố thang bằng cột thép

ho thang may tai trong 350kg bang khung thep

Quý khách có thể xem và download bản vẽ thiết kế thang máy file autocad (dwg) tại đây

Kích thước thang máy gia đình tải trọng 350kg phi tiêu chuẩn

Phi tiêu chuẩn có nghĩa là khác một chút, có thể rộng hơn hoặc hẹp hơn so với các thông số chúng tôi đề cập ở phía trên.

Khi đó, phần cabin thang máy cũng sẽ được điều chỉnh tăng hoặc giảm tương ứng. Điều này chỉ có thể thực hiện được với dòng thang máy liên doanh, còn với các loại thang máy gia đình nhập khẩu nguyên chiếc thì kích thước hố thang thực tế sai lệch so với thông số tiêu chuẩn của hãng thì không thể làm được.

Một số hãng thang nhập có cho phép thửa riêng kích thước, tuy nhiên khi đó giá thang máy thường sẽ cao hơn nhiều so với hàng tiêu chuẩn.

Đọc thêm: giá thang máy gia đình

Quay lại với dòng thang liên doanh, ví dụ hố tiêu chuẩn thang máy tải trọng 350kg là 1.5m x 1.5m thì làm được cabin là rộng 1.1m x sâu 1m, nếu hố phi tiêu chuẩn là 1.6m x 1.4m thì khi đó cabin điều chỉnh thành 1.2m x 0.9m (nếu làm đối trọng sau) và 1mx1.05m (nếu làm đối trọng hông). Và sự thay đổi này không ảnh hưởng tới giá thành thang.

Còn một câu hỏi là nếu làm hố thang phi tiêu chuẩn thì chất lượng thang vận hành có bị ảnh hưởng so với tiêu chuẩn không?

Câu trả lời ở đây là không! Vì dòng thang sản xuất cabin trong nước, cabin sẽ làm theo thực tế xây dựng của giếng thang. Dù hố có được thiết kế đúng tiêu chuẩn thì sau khi xây dựng xong, công ty thang máy cũng phải đo lại rồi mới tiến hành sản xuất cabin, và hố phi tiêu chuẩn quy trình cũng vậy.
